GDT培训 美标ASME中的动态轮廓度怎么解？

　　动态轮廓度（Dynamic Profile）是GD&T最新版ASME 2018版标准里新增的公差修饰符号。缺省情况下，轮廓度控制曲面表面的形状和尺寸；当引入动态轮廓度符号，轮廓度就只控制曲面形状，而不再控制尺寸。

　　上图显示是汽车前保险杠右侧的菱形形状盖板。盖板与保险杠上菱形孔配合，对于两者之间的间隙大小和间隙均匀都有要求。

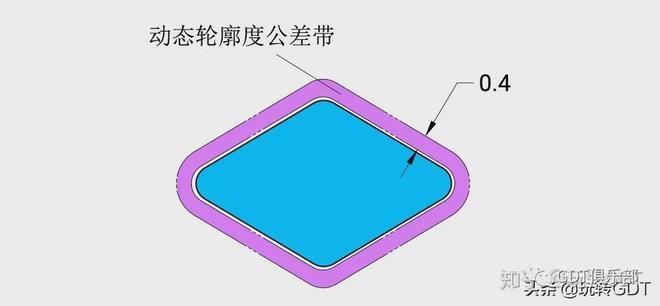

　　在这里，动态轮廓度的公差带是偏置形成的，其相对于理论轮廓全周每一点处的偏移量都是相同的。

　　动态轮廓度公差带是由理论轮廓偏置形成，0.4的公差带允许以理论轮廓的中心为原点进行放大或缩小，不能上下或左右移动。也就是说，允许盖板的实际轮廓放大或缩小。

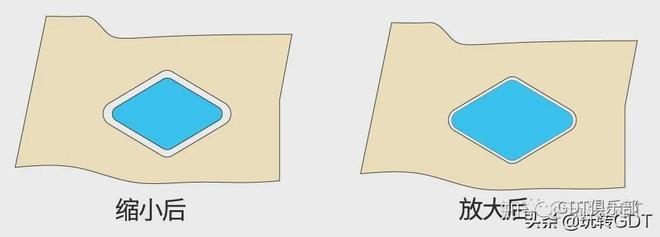

　　由上图可以发现，盖板轮廓放大或缩小后，对于间隙的均匀度都没有影响，轮廓整周的间隙都是均匀的。

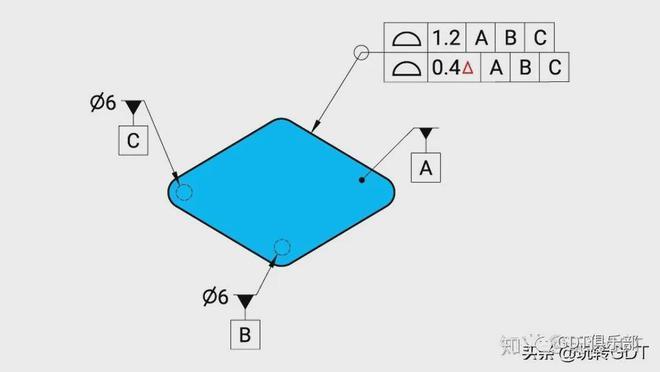

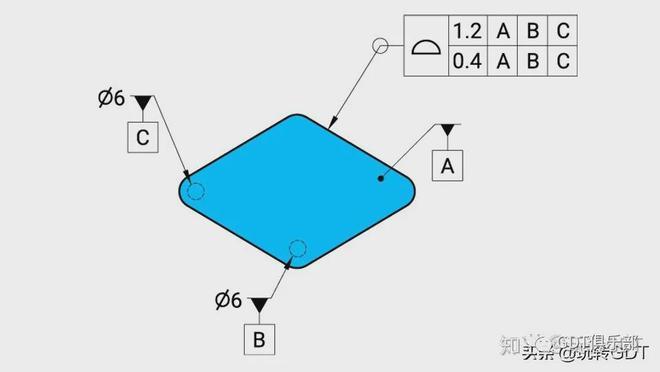

　　因此，动态轮廓度与轮廓度组合使用，既能保证配合间隙的大小，也能保证间隙的均匀度。
